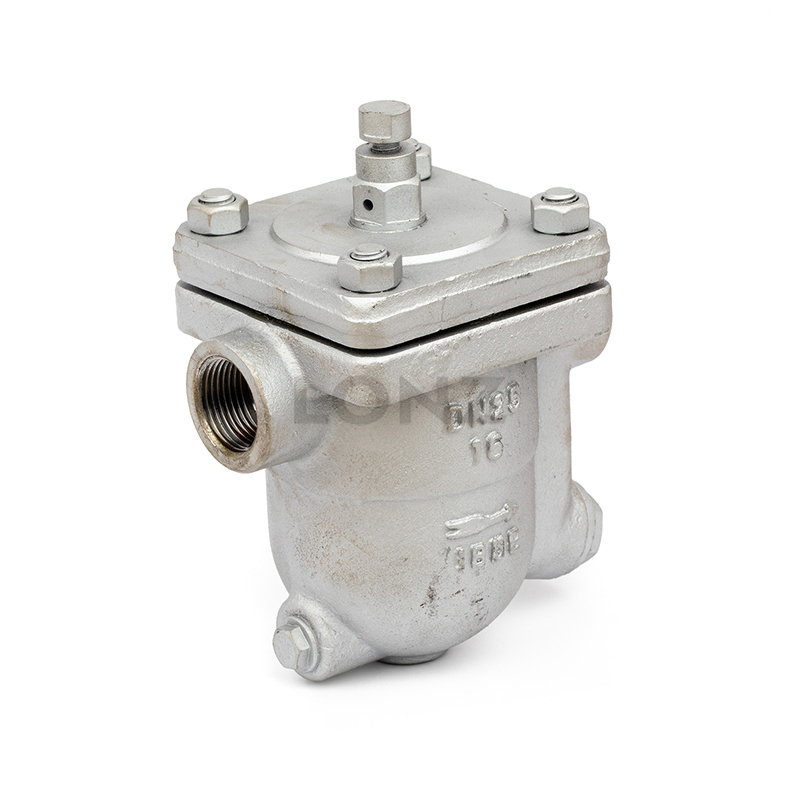

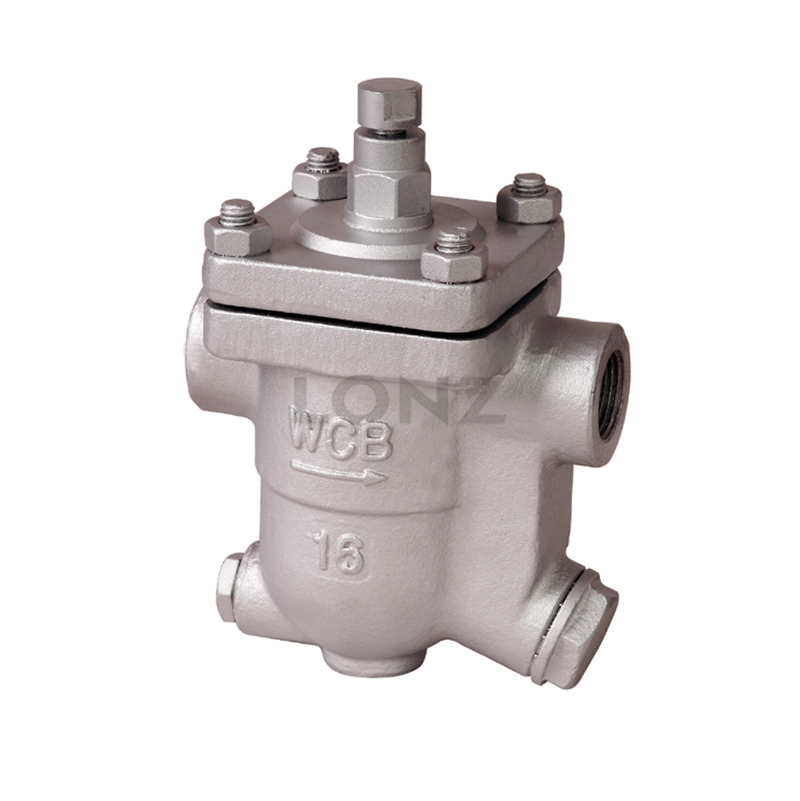

CS11H-自由浮球式疏水閥
浮球式蒸汽疏水閥結構簡單，內部只有一個精磨不銹鋼的空心浮球，浮球和啟閉部分。它沒有易碎部件，使用壽命長。設備剛啟動時，管道中出現空氣和冷冷凝水。手動排氣閥可快速排除不可冷凝氣體。疏水閥開始工作，低溫冷凝水流進疏水閥。
詳情介紹
自由浮球式疏水閥的工作原理
浮球式蒸汽疏水閥結構簡單，內部只有一個精磨不銹鋼的空心浮球，浮球和啟閉部分。它沒有易碎部件，使用壽命長。設備剛啟動時，管道中出現空氣和冷冷凝水。手動排氣閥可快速排除不可冷凝氣體。疏水閥開始工作，低溫冷凝水流進疏水閥。這時閥腔內的浮子跟隨冷凝水，液體的高度升降，自動調節閥孔的開度，將冷凝液體連續（不是間歇）排出即可。由于自由浮球式疏水閥閥座孔始終低于冷凝水，形成水封，水汽自然分離，運行時無蒸汽泄漏。閥門的小工作壓力為0.01mpa。不受溫度和工作壓力波動的影響，從0.01mpa到高工作壓力范圍。可連續運行，過冷度約為0°C。
自由浮球式疏水閥主要零件材料
主要零件 | 材料 |
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥座 | 不銹鋼 |
過濾器 | 不銹鋼 |
自由浮球式疏水閥主要外型及連接尺寸
型號 | CS11H-16C | ||||
口徑 DN | 15 | 20 | 32 | 40 | 50 |
L | 150 | 150 | 270 | 280 | 290 |
H | 195 | 195 | 250 | 290 | 300 |
H1 | 103 | 103 | 108 | 108 | 108 |
